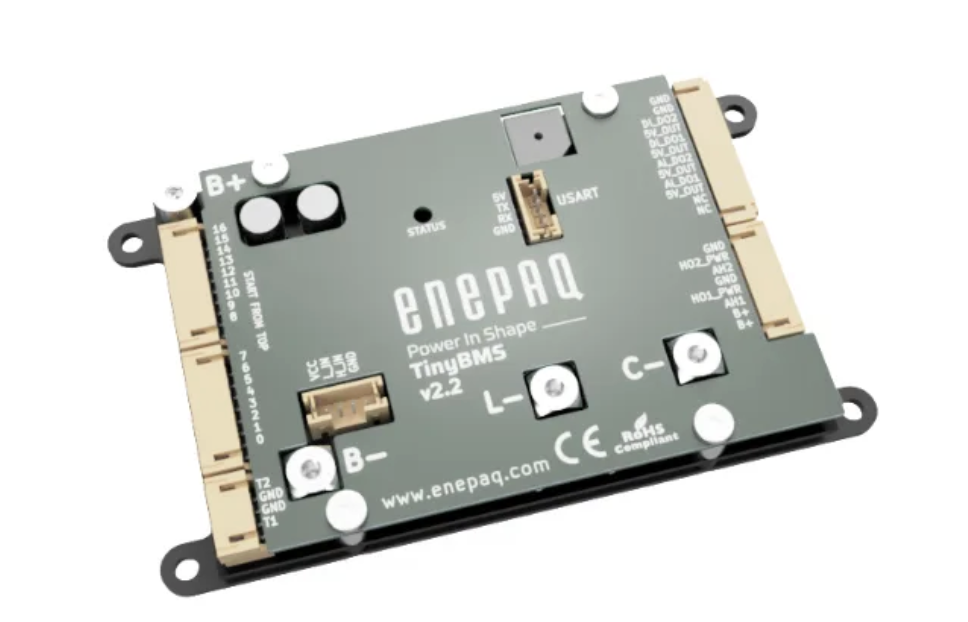

ANPASSBARES BATTERIEMANAGEMENTSYSTEM: TINY BMS v2.2
Das Batteriemanagementsystem Tiny BMS – v2.2 High Power ist ein wesentlicher Bestandteil jeder Lithiumbatterie. Enepaq Tiny BMS unterstützt Lithiumbatterien jeder chemischen Zusammensetzung und bis zu 60 V Nennspannung. Batteriekapazitäten von unter 1 Ah bis 655 Ah lassen sich problemlos verwalten. Tiny BMS misst die Einzelspannungen paralleler Zellgruppen und steuert die Last- und Ladeschaltung. Während des Ladevorgangs werden die Zellen durch Entladung höherer Zellen ausgeglichen, um ein vollständiges Gleichgewicht zu erreichen und den Zustand des Batteriepacks zu erhalten. Ladezustand und Gesundheitszustand werden ebenfalls berechnet und stehen dem Benutzer über den Kommunikationsbus zur Anzeige zur Verfügung.
SICHERER UND GESCHÜTZTER BATTERIEANSCHLUSS
Für einen sicheren und zuverlässigen Betrieb ist die korrekte Reihenfolge beim Anschluss des Tiny BMS V2.2 an Ihren Akkupack entscheidend. Ein unsachgemäßer Anschluss kann sowohl den Akku als auch das BMS beschädigen. Detaillierte Anweisungen finden Sie im Tiny BMS-Handbuch auf Seite 12, Abschnitt 2.3.2, „Anschlussreihenfolge des Tiny BMS-Akkupacks“. Dieser Abschnitt beschreibt die schrittweise Vorgehensweise zum sicheren Anschluss des Akkupacks.
HAUPTMERKMALE DES INTELLIGENTEN BATTERIEMANAGEMENTSYSTEMS (BMS):
Handhabung hoher Ströme: Verwalten Sie Akkupacks mit Entladeströmen von bis zu 200 A (Spitze) und Dauerströmen von 125 A, wodurch es für Hochleistungsanwendungen geeignet ist.
Erweitertes Zellenmanagement:
- Überwachen Sie die einzelnen Zellspannungen von 4 bis 16 in Reihe geschalteten Lithium-Ionen-Zellen (4s-16s).
- Gleichen Sie die Zellen aus, um gleiche Ladestände aufrechtzuerhalten und die Batterielebensdauer durch dissipativen Ausgleich bis zu 150 mA zu verlängern.
Umfassender Schutz:
·
- Spannungs- und Stromunterbrechungsschutz: Trennt die Batterie, um durch programmierbare Spannungsschwellen ein Überladen oder Überentladen zu verhindern.
- Wärmemanagement des Akkupacks: Überwacht die Akkutemperatur und kann so konfiguriert werden, dass Korrekturmaßnahmen wie die Reduzierung des Lade- oder Entladestroms ergriffen werden, um eine Überhitzung zu verhindern. Schaltet den Akkupack ab, wenn er benutzerdefinierte Temperaturgrenzen überschreitet, die von internen oder externen Sensoren gemessen werden (unterstützt bis zu zwei externe Temperatursensoren).
- Automatische Wiederherstellung: Wiederherstellung von Warn- oder Fehlerzuständen nach einer Zeitüberschreitung oder einem manuellen Eingriff.
HOCH ANPASSBARE BMS-LÖSUNG:
Das Tiny BMS v2.2 geht über die Standardfunktionen hinaus und bietet umfangreiche Anpassungsmöglichkeiten:
- Maßgeschneiderte Lösungen: Unser Unternehmen bietet Firmware- und Hardware-Anpassungen, die perfekt auf Ihre individuellen Projektanforderungen abgestimmt sind.
- Integriertes Energiemanagement: Integrierte 200-A-Leistungsschalter optimieren das Systemdesign.
- Flexible Konnektivität: Unterstützt verschiedene Kommunikationsprotokolle, darunter UART , MODBUS , CAN und Bluetooth, für eine einfache Integration.
- Breite Kompatibilität: Funktioniert mit Batteriesystemen von 12 V bis 60 V (4 s – 16 s) und allen Lithiumchemikalien, Natriumionenbatterien und Superkondensatoren.
- Einstellbare Parameter: Optimieren Sie die Spannungs- , Strom- und Temperatureinstellungen für optimale Leistung.
- Erweiterte Funktionen:
- Dissipativer Ausgleich bis 150 mA
- Unterstützt bis zu zwei externe Temperatursensoren und einen Dual-Range-Stromsensor
- Ereignisprotokoll und Nutzungsstatistiken für eine detaillierte Analyse
- Kostenlose Firmware-Upgrades, um sicherzustellen, dass Ihr BMS auf dem neuesten Stand bleibt
- Programmierbare Ein- und Ausgänge für erweiterte Funktionalität
- Kompaktes Design: Das ultrakompakte Design (95 x 65 x 10,8 mm und nur 114 g) maximiert die Platzeffizienz in Ihrer Anwendung.
- Stromsensoranschluss: Vereinfacht die Integration mit externen Stromsensoren.
BATTERY INSIDER-SOFTWARE FÜR ÜBERRAGENDE BMS-ÜBERWACHUNG UND -STEUERUNG:
Das Tiny BMS v2.2 ist mit der Battery Insider-Software gekoppelt , einer benutzerfreundlichen Oberfläche, die umfassende Konfigurations- und Überwachungsfunktionen bietet:
Konfiguration:
- Zelleinstellungen festlegen (Spannungsschwellen, Balancing)
- Legen Sie Grenzwerte für Entlade- und Ladestrom fest
- Programmtemperaturschutz
- Konfigurieren der Einstellungen für die automatische Wiederherstellung
- BMS-Betriebsmodus auswählen (Einzelport/Dualport)
- Verwalten Sie externe Komponenten (Ladegerät, Last, Schütz, Temperatursensoren)
Echtzeitüberwachung:
Sehen Sie sich kritische Batterieparameter wie Zellspannungen, Ströme, Temperaturen, Ladezustand und Gesundheitszustand an
Datenanalyse:
- Ereignisprotokollierung: Verfolgen Sie BMS-Ereignisse und diagnostizieren Sie potenzielle Probleme.
- Lebensdauerstatistiken: Erhalten Sie Einblicke in die Batterienutzungsmuster.
- Datenprotokollierung: Führen Sie eine detaillierte Analyse des BMS-Verhaltens durch.
- Firmware-Updates: Halten Sie Ihr BMS mit der neuesten Firmware auf dem neuesten Stand.
Firmware-Updates: Halten Sie Ihr BMS mit der neuesten Firmware auf dem neuesten Stand.
VORTEILE:
Schützt Batterien
vor Schäden durch Überladung, Tiefentladung, übermäßigen Strom und extreme Temperaturen.
Verlängert die Batterielebensdauer
durch Zellausgleich und verbesserte Sicherheitsfunktionen.
Ermöglicht fundierte Wartungsentscheidungen
durch umfassende Überwachung der Batterieparameter.
Bietet erweiterte Datenanalyse
zur Fehlerbehebung und Leistungsoptimierung.
Bietet benutzerfreundliche Software
zur einfachen Konfiguration und Verwaltung des Hochstrom-BMS.
Hochgradig anpassbar:
Passen Sie das BMS mit Firmware- und Hardware-Anpassungsoptionen an Ihre spezifischen Projektanforderungen an.
Insgesamt ist das Tiny BMS v2.2 mit der Battery Insider-Software eine umfassende und anpassbare Lösung für das Hochstrom-Lithium-Ionen-, LiFePO4-, Na-Ionen- und Superkondensator-Batteriemanagement und bietet ein hohes Maß an Steuerungs-, Schutz- und Überwachungsfunktionen für anspruchsvolle Anwendungen.
SPEZIFIKATIONEN:
- Sehr niedriger Standby-Strom: 170 uA
- Anzahl der Zellen: 4 – 16
- Einzelzellenspannung: 0,8 – 4,5 V
- Akkupackspannung: DC 9,0 V – 75 V
- Betriebstemperatur: -40°C bis +85°C
- Ausgleichsstrom: 150 mA (@4,2 V)
- Auflösung der Einzelzellspannungsmessung: 1 mV
- Ladestrom: 90 A kontinuierlich; ±750 A mit externem Relais/Schütz und Stromsensor
- Entlade-/Regenerationsstrom: ±125 A kontinuierlich; ±140 A kontinuierlich (auf kühler Oberfläche montiert); ±200 A Spitze; ±750 A mit externem Relais/Schütz und Stromsensor
- Messauflösung externer Temperatursensoren: 0,1 °C
- Maße: 113 x 65 x 13,8 mm
- Gewicht: 0114 kg
- HS-Code: 8537109100
SCHNITTSTELLEN:
- UART
- USB (mit USB-UART-Kabel)
- CAN (mit UART-zu-CAN-Konverter) /unten oder an der Kasse erhältlich/
- Drahtlose Smartphone-Konnektivitätsschnittstelle (mit zusätzlichem Bluetooth-Modul) /unten oder an der Kasse erhältlich/
MERKMALE:
- Messung von Zellspannungen und -temperaturen
- Möglichkeit zum Lesen des in Batteriemodulen integrierten Enepaq-Mehrpunkttemperatursensors
- Interne Batteriestrommessung (bis 200A)
- Externe Batteriestrommessung (bis 750A)
- Dissipatives Balancing bis 150mA
- Schutz- und Warnfunktionen über das Bedienfeld einstellbar
- Integrierter Schütz zum Schutz der Batterie
- Möglichkeit zur externen Schützsteuerung
- Schnittstelle, die für eine schnelle und unkomplizierte Verbindung mit einem Hostgerät (z. B. Computer) vorgesehen ist, wenn Konfiguration, Diagnose oder Wartung erforderlich sind (über USB-UART-Kabel) /unten oder an der Kasse verfügbar/
- CAN-Konnektivität (über UART-zu-CAN-Konverter)
- Möglichkeit zum Protokollieren von Live-Daten von TinyBMS mit einem USB-UART-Kabel.
- Interner TinyBMS-Ereignislogger zur Fehlerbehebung (BMS-Zustände, Erwärmung usw.)
- Ladezustandsberechnungen (SOC) /SOC-BAR-LED unten oder an der Kasse verfügbar/
- Berechnungen des Gesundheitszustands (SOH)
- Geschwindigkeitssensoreingang
Wir informieren Sie gern darüber, falls der Preis dieses Artikels Ihrem Wunschpreis entspricht.
