Solarmi GETI GWH02D
Solar-Wechselrichter GETI GWH02D 4000 W MPPT für PV-Wasserheizung
Der Solarwechselrichter GETI GWH02D eignet sich besonders für den Einsatz in Photovoltaik-Wassererhitzungssystemen. Mit dem GETI GWH02D Solarwechselrichter und der automatischen Umschaltung zum Netz können Sie Ihre Kosten für die Warmwasserbereitung erheblich senken.
Der Wechselrichter ermöglicht die direkte Nutzung von Photovoltaik-Panel-Systemen zur Stromversorgung von Widerstandsheizgeräten wie elektrischen Kesseln, Heizungen, Heizmatten, Warmwasserbereitern usw. Zusätzlich ist es mit einem AC-Eingang ausgestattet, der den Anschluss an das Netz zur Warmwasserbereitung ermöglicht, auch wenn die Sonneneinstrahlung nicht ausreicht.
Hinweis: Der GETI GWH-Wechselrichter ist nur für Widerstandslasten mit einem bimetallischen Thermostat geeignet. Es ist nicht für elektronisch gesteuerte Thermostate geeignet! Der Wechselrichterausgang (L, N) darf nicht an das Stromnetz angeschlossen oder geerdet sein! Der Wechselrichterausgang darf nicht an ein TN-C-System angeschlossen werden.
Das System ist einfach und erfordert nur den Anschluss der entsprechenden Anzahl von Photovoltaikmodulen mit einer maximalen Leistung von 4000 W und einer Betriebsspannung von 160 bis 350 V DC, einer Netzspannung von 230 V Wechselstrom und den Anschluss an eine Widerstandslast wie eine Heizspule, einen elektrischen Kessel, einen elektrischen Heizkörper oder eine Fußbodenheizung und Schutzelemente.
Der in den Schalttafeln erzeugte Gleichstrom, der nicht direkt an die Heizgeräte geliefert werden kann, wird in Wechselstrom im Wechselrichter umgewandelt, der zur Stromversorgung von Heizgeräten verwendet werden kann.
Die maximale Systemleistung beträgt 4000 W. Der Wechselrichter hat einen Prioritätseingang von Photovoltaikmodulen und wenn diese Spannung unter 120 V fällt, wird die Warmwasserbereitung durch die Netzspannung von 230 V AC gespeist.
- Solar-Wechselrichter für die Warmwasserbereitung mit einer Widerstandslast (Heizspule, Kessel)
- Automatische Umschaltung zwischen Netzwerken (PV & Netz 230 V AC)
- Separate Temperatureinstellungen für Warmwasserbereitung von PV oder AC-Netz
- Betriebsmodi: nur PV als Inselsystem oder automatischer Modus PV + Netz
- Leiser Betrieb – passive Kühlung
- Effiziente maximale Leistungspunktverfolgung (MPPT)
- Hohe Effizienz > 99 %
Es ist mit einer Relaisschaltschaltung ausgestattet, die ihren Ausgang entweder an die Wechselrichterschaltung oder direkt an das Wechselstromnetz anschließt, für die es nur eine Bypass-Verbindung ist. Der Geti-Wechselrichter ist daher gittergekoppelt (sogenannte Bypass). Da beide Energiequellen auf diese Weise getrennt sind, ist es dem Wechselrichter nicht möglich, nicht zu nicht autorisierten Feed-Ins in das Netz zu führen.

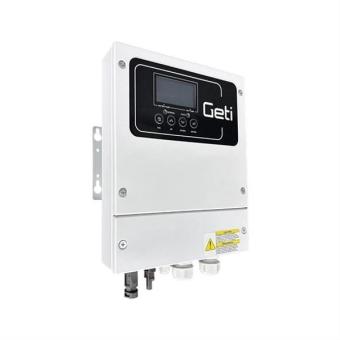

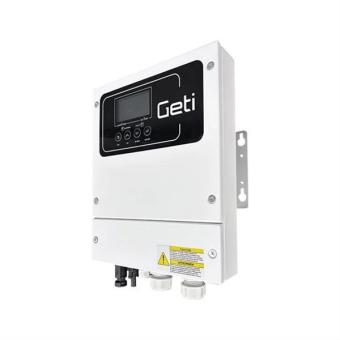

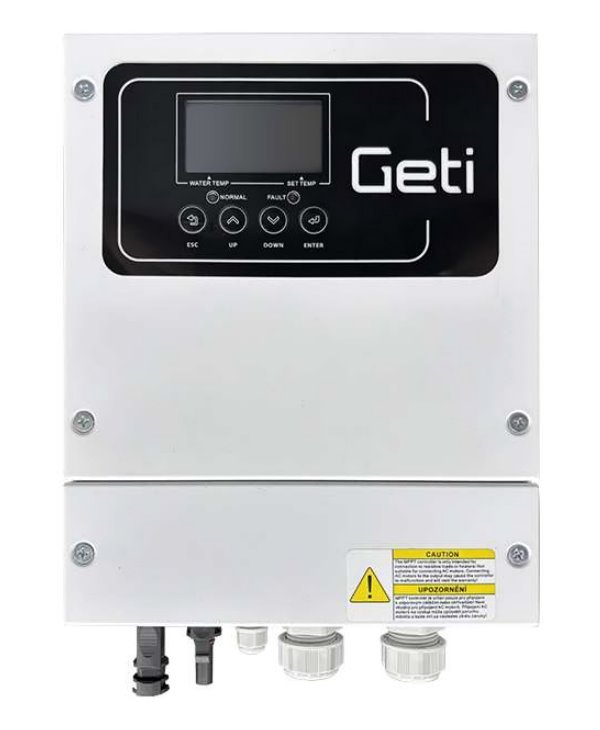

Der Wechselrichter ist mit einer LED-Anzeige ausgestattet, die den Benutzer über den aktuellen Status des Wechselrichters informiert.
- Hinweis auf Warmwasserbereitung aus PV-Paneelen
- Hinweis auf die Warmwasserbereitung aus dem 230-V-Netz (AC)
- Wassertemperatur (PV, AC) Strom und - eingestellt
- PV-Leistung
- PV-Spannung
- Betriebsanzeige
- Fehlerstatusanzeige
Technische Spezifikationen:
- Eingangsspannung (DC): 160–350 V
- Eingangsspannung (AC): 230 V
- Ausgangsspannung (AC): 0–260 V
- Maximale Leistung: 4000 W
- Eingangsstrom von PV: max. 20 A
- Ausgangsstrom AC: max. 20 A
- Art der Last: resistiv mit bimetallischem Thermostat (nicht geeignet für elektronisch gesteuerte Thermostate!)
- Der Wert der Widerstandslast darf nicht weniger als 13 Ohm sein
- MPPT-Funktion: ja
- Anschluss von PV-Modulen: seriell oder seriell
- Vorrangiger Eingang: PV-Module
- Backup-Eingang: Netz 230 V AC
- Betriebstemperatur: -25 bis +55 °C
- Effizienz: > 99 %
- Länge des Temperatursensors: 3 m

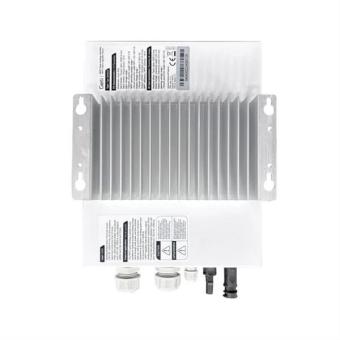

- Kühlung: passiv
- Schutz vor Kurzschluss in den Eingang
- Überhitzungsschutz

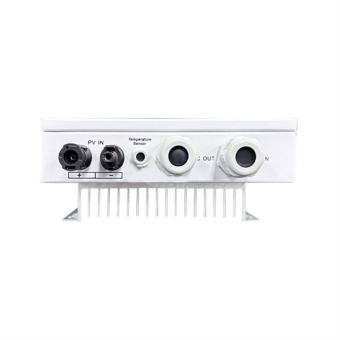

- PV-Panel-Anschluss: MC4-Anschlüsse
- 230 V AC-Eingangsanschluss: Schraubanschluss
- 230 V AC-Ausgangsanschluss: Schraubanschluss
- Material: Aluminium + Metall
Das Paket enthält einen Temperatursensor (3 m).
Grundlegende Spezifikationen
Max. Leistung: 4 kW
Eingangsspannung: DC 160–350 V oder AC 230 V
Ausgangsspannung: Wechselstrom 0–260 V
Schutzklasse: IP65
Abmessungen: 255 × 201 × 95 mm
Gewicht: 3 kg
|
Technische Spezifikation |
Maximale Leistung (W): | 4000 |
Max. Betriebstemperatur (°C): | 55 |
Min. Betriebstemperatur (°C): | -25 |
Energieversorgung |
Nennspannung (V): | 230 (AC) |
Phase: | Einphasig |
Eingangsspannung (V): | 160–350 (DC) |
Eingangsspannung (V): | 230 (AC) |
Ausgangsspannung (V): | 0–260 (AC) |
Ausgangsleistung (W): | 4000 |
Physikalische Eigenschaften |
Tiefe (mm): | 95 |
Gewicht (kg): | 3 |
Abmessungen: | 255 × 201 × 95 Millimeter |
Breite (mm): | 201 |
Höhe (mm): | 255 |
