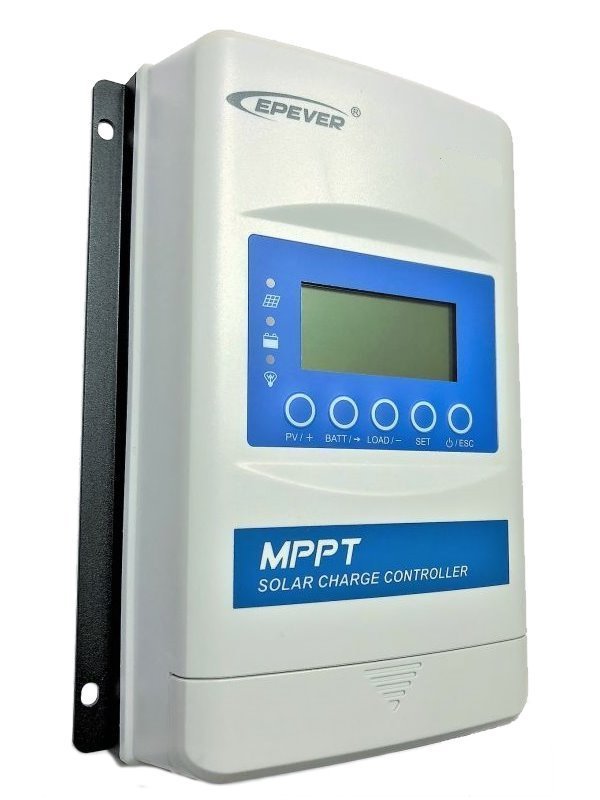

MPPT Solarregler 12/24/48 V, XDS2, 40A, Eingang 150V

EPEVER XTRA4415N-XDS2

Ein leistungsstarker, vielseitiger und benutzerfreundlicher MPPT-Controller, der den Energiefluss von einem Solarpanel oder einer Stromquelle zu Batterien und Geräten verwaltet. Es arbeitet mit 12-, 24-, 36- und 48-V-Systemen, die Ströme bis zu 40 A unterstützen. Die maximale Eingangsspannung beträgt 150 V.
Die XTRA-Serie von Solarreglern ist eine neue Generation, die auf die TracerA-Serie folgt. Es verbessert den MPPT-Algorithmus, der bei schnellen Schattierungsänderungen effektiv ist, und fügt direkte Unterstützung für LiFePO4-Batterien hinzu. Unterstützung für Blei-Säure/GEL/AGM-Batterien ist natürlich enthalten.

Dieser Solarregler eignet sich für eine Vielzahl von netzunabhängigen Anwendungen, wie z. B. Cottages, Häuser usw.
Aufgrund der Option der negativen Erdung ist es auch für den Einsatz in Fahrzeugen geeignet.
Ein multifunktionales Display ist direkt in die MPPT-Steuerung integriert, um das System einfach zu überwachen und die Betriebsparameter, einschließlich Steuer-LEDs, zu seinstellen. Über das Display können Sie alles außer den benutzerdefinierten Batteriewerten einstellen. Diese Werte werden durch das unten aufgeführte Zubehör festgelegt.

Die maximale Ladeleistung für die Batterie dieses Modells beträgt 40 A, was einer Schalttafelleistung von 520 Wp für eine 12-V-Batterie, 1040 Wp für eine 24-V-Batterie oder 2080 Wp für eine 48-V-Batterie entspricht, die wir mit diesem Controller empfehlen. Wenn das Panel mehr Strom erzeugt, wird der Controller es einfach auf sein Maximum beschränken. Die Leistung des PV-Panels sollte jedoch das 1,5-fache der Nennleistung des Controllers nicht überschreiten!

Die Öffnungsausgangsspannung, bekannt als Voc, sollte niemals 150 V überschreiten - über diesen Wert wird den Controller dauerhaft beschädigen (berücksichtigen Sie, dass mit abnehmender Umgebungstemperatur die Spannung des Solarpanels zunimmt und der in den Solarpanel-Parametern angegebene Voc-Wert bei 25 °C liegt). Wir empfehlen, dass der Voc-Wert 135 V nicht überschreitet.

Die Controller-Parameter werden mit dem integrierten LCD (XDS2 höchste Version) oder einem externen MT50-Display eingestellt, siehe unten.

Der Hauptvorteil ist die Verwendung der neuesten MPPT-Technologie (Maximum Power Point Tracking), die die Effizienz des gesamten Systems um 30 % oder mehr erhöht.
Die MPPT-Technologie gewährleistet eine maximale Nutzung der von der PV-Panee gelieferten Energie, indem sie sich für den Betrieb an dem Punkt mit maximaler Leistung entscheidet. Dieser Punkt wird kontinuierlich überwacht und gewartet, wobei alle Auswirkungen der Temperatur, der unterschiedlichen Lichtintensität usw. ausgeglichen werden.

Schnelle Installation:

• Schließen Sie die Batterie an die Solaranlage an. Installieren Sie eine DC-Sicherung mit geeigneter Nennung so nah wie möglich am Batteriepfosten am Pluskabel (Position 3)
• Verbinde die Last (Position 4)
• Verbinden Sie das Solarpanel (Position 2)

Hauptmerkmale:

• Multifunktionales integriertes LCD für vollständige Überwachung und Parametereinstellungen
• Hohe Schutzart IP32
• Rückseite aus Aluminium für effiziente Kühlung
• Der Kommunikationsanschluss verwendet einen professionellen Schutzchip, der 5 V Gleichstrom liefern kann und über Strom- und Kurzschlussschutz verfügt.
• Fortschrittliche MPPT-Technologie mit mindestens 99,5% Effizienz
• Fortschrittlicher MPPT-Kontrollalgorithmus zur Minimierung der Verlustrate und der Verlustzeit
• Hochwertige Komponenten mit 98% Konversionseffizienz
• Genaue Erkennung und Verfolgung des maximalen Leistungspunkts
• Automatische Ladeleistung und Strombegrenzung
• Breiter MPP-Betriebsspannungsbereich
• Kompatibel mit Blei- und Lithium-Ionen-Batterien (Einstellungen nur über PC)
• Batterietemperaturkompensationsfunktion
• Echtzeit-Betriebsstatistikfunktion
• Überhitzungstemperatur-Reduktionsfunktion
• RS-485-Kommunikationsbusschnittstelle mit Modbus-Kommunikationsprotokoll
• Überwachung und Einstellung über Mobiltelefon oder PC
• Umfangreiche elektronische Schutzvorrichtungen

Schutzübersicht:

• Stromüberladung von Sonnenkollektoren
• Kurzschluss am Panel-Eingang
• Eingabe umgekehrte Polarität
• Batterie umgekehrte Polarität
• Batterieüberspannung
• Überladene Batterie
• Batterieüberhitzung
• Niedrige Temperatur der Lithiumbatterie
• Kurzschluss laden
• Lastüberladung
• Controller-Überhitzung

GRUNDLEGENDE SPEZIFIKATIONEN

Nennsystemspannung: 12/24/36/48 V DC oder automatisch
Batterieeingangsspannungsbereich: 8–68 V
Batterietyp: Blei-Säure, Lithium-Ionen
Nennladestrom: 40 A
Max. PV-Sprennspannung: 150 V (138 V bei ca. 25 °C)
MPPT-Effizienz: ≥ 99,5 %
Konversionseffizienz: max. 98 %
Abmessungen: 255 × 189 × 83,2 mm
Gewicht: 2,47 kg

Die RJ-45-Schnittstelle (RS-485 MODBUS Open-Architektur) wird verwendet, um einen PC, Konverter oder ein externes Display REG-MT50 für die Echtzeit-Betriebsüberwachung/-einstellungen anzuschließen.
