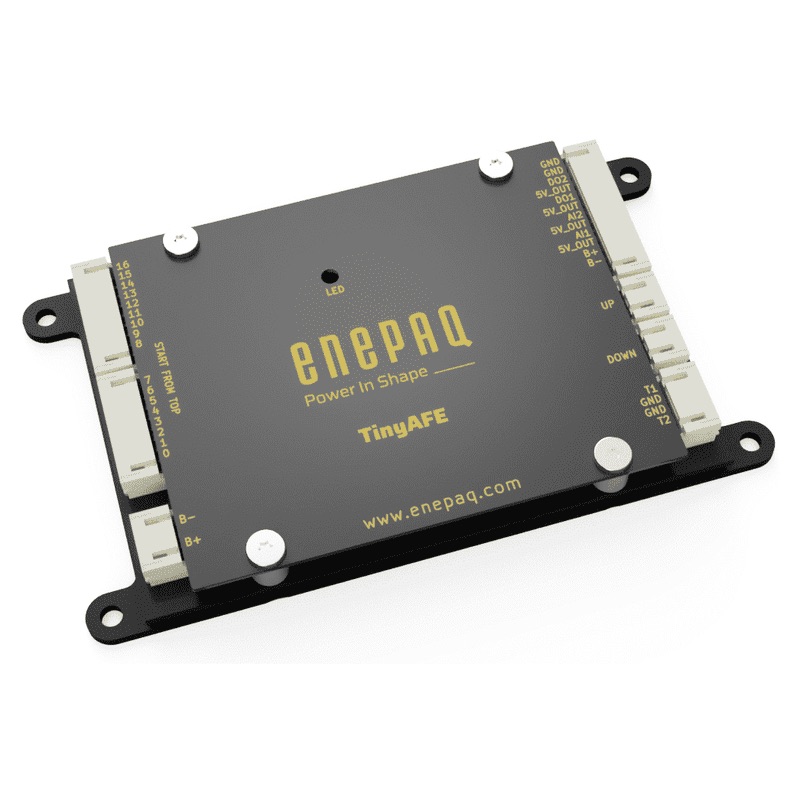

Enepaq Tiny AFE up to 1000V

Batterieüberwachungssystem - TinyAFE bis zu 1000V Slave Board Digitale analoge Front-End-Batterieüberwachung für kundenspezifische Hochspannungsanwendungen

Beschreibung:

Batterieüberwachungssystem - TinyAFE bis zu 1000V ist ein digitales analoges Frontend für benutzerdefinierte Hochspannungsanwendungen, das eine wesentliche Komponente für die Erstellung großer Hochspannungs-Lithiumsysteme ist. TinyAFE unterstützt Lithium-Batterien jeder Chemie und ist bis zu 1000 V stapelbar. Die isolierte Kommunikation ermöglicht den Anschluss von Batteriepacks in Reihe, d. h. mit einer Master-Steuereinheit kann der Kunde den Hochspannungs-Akkupack überwachen und steuern. Single TinyAFE verwaltet bis zu 16 Zellen in Reihe, einschließlich Spannungs- und Temperaturmessung und Zellausgleich, und verbindet sich in Reihe mit anderen Gruppen, wodurch Hochspannungs-Batteriepacks gebildet wird.

TinyAFE sollte als analoges Front-End für die Datenerfassung und die Mobilfunkschnittstelle behandelt werden, jedoch werden alle BMS-Funktionen im Master ausgeführt, der vorerst vom Kunden entwickelt werden soll.

Zusammenfassend lässt sich sagen, dass die AFE in Batterieüberwachungsanwendungen als Schnittstelle dient, die analoge Signale (Spannung, Temperatur) von der Batterie für die digitale Verarbeitung vorbereitet. Es enthält auch Schnittstellen für die Echtzeitüberwachung. Dies ist entscheidend in Anwendungen, bei denen Batterien verwendet werden, wie z. B. in Elektrofahrzeugen, unterbrechungsfreien Stromversorgungen (USV) und Systemen für erneuerbare Energien.

1 TinyAFE Kommunikationsmodul v1 ist erforderlich für bis zu 20 in Reihe geschaltete TinyAFE-Einheiten

FLEXIBILITÄT

Benutzer-aktualisierbare Firmware ermöglicht schnelle Updates, die Fehlerbehebungen, neue Funktionen und andere Verbesserungen, wie z. B. clientspezifische Funktionen, mit sich bringt. Der integrierte Kommunikationsbus ermöglicht eine einfache Neukonfiguration und das Streaming von Echtzeitdaten.

Anwendungen

• Hochspannungs-Batteriesysteme
• Formel SAE Electric mit Hochspannungsbatterien
• Stationärer Solar- und Windspeicher
• Persönlicher Transport mit Hochspannungsbatterien
• Große Drohnen
• Spezialmaschinen
• Erneuerbare Energie
• Industrielle Ausrüstung
• Energiespeichersysteme (ESS)
• Netzunabhängige Stromversorgungssysteme

• Hochspannungsunterstützung: Kann Systeme bis zu 1000 V verwalten.
• Kompatibilität: Geeignet für alle Lithium-Chemikalien.
• Skalierbarkeit: Stapelbar mit bis zu 20 Einheiten.
• Einstellbarkeit: Anpassbare Spannungs- und Temperatureinstellungen.
• Temperaturüberwachung: Unterstützt bis zu zwei externe Temperatursensoren oder den Enepaq-Mehrpunkt-Temperatursensor.
• Auswuchten: Dissipativer Ausgleich bis zu 150mA.
• Konnektivität: Ausgestattet mit UART- und MODBUS-Schnittstellen.
• Erweiterte Statistik: Bietet umfassende Nutzungsstatistiken.
• Firmware: Kostenlose Firmware-Upgrades, um Ihr System auf dem neuesten Stand zu halten.
• Programmierbare E/A: Enthält programmierbare Ein- und Ausgänge für eine flexible Integration.
• Kompaktes Design: Maße nur 113x65x14 mm.

TinyAFE sollte als analoges Front-End für die Datenerfassung und die Mobilfunkschnittstelle behandelt werden, jedoch werden alle BMS-Funktionen im Master ausgeführt, der vorerst vom Kunden entwickelt werden soll.
