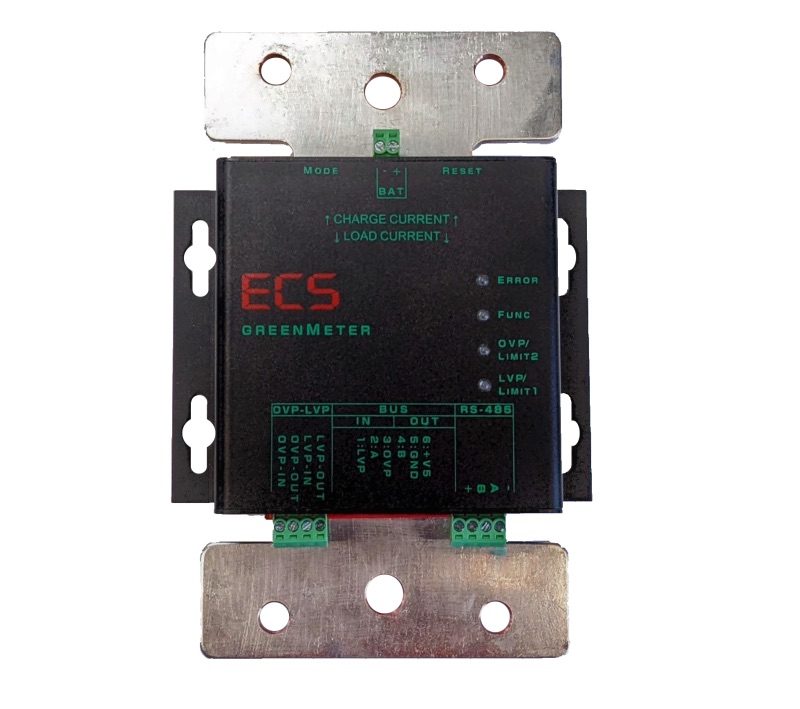

greenMeter V2 250A

Artikelnummer: BG149_250

Hochpräzisions Batteriemonitor

inkl. MwSt., zzgl. Versandkosten
Sofort lieferbar

ProdukTBESCHREIBUNG

Hochpräzisions Batteriemonitor:

greenMeter V2


Dieser neue Batteriemontitor wurde entwickelt um Ströme präzise zu erfassen. Nach über zwei Jahren Entwicklungszeit sind wir stolz einen Messfehler von kleiner als 0,04 % erreicht zu haben.

Warum ist die Messgenauigkeit wichtig?
Bei autarken Stromversorgungen gibt es häufig das Problem, dass relativ hohe Ströme gemessen werden müssen. Gleichzeitig gibt es aber auch sehr kleine Standby Verbraucher. Da diese 24h / 7-Tage die Woche vorhanden sind, spielen diese aber auch eine entscheidende Rolle um den Ladezustand der Batterie korrekt zu messen. Auch um "Kriechströme" festzustellen und zu verhinden ist eine genaue Messung wichtig.

Verluste am Shunt?
Genauere Sensoren haben häufig einen größeren Spannungsabfall und damit mehr Verluste. Der Hintergrund ist, dass größere Spannungen am Shunt besser ausgewertet werden können. Wir konnten den Widerstand sehr klein halten. Die Daten können Sie aus der Tabelle entnehmen. Die Verluste sind damit meist kleiner als als die Verluste an einer Sicherung.

Welche Funktion hat greenMeter V2:
GreenMeter kann den Batterie Strom in beide Richtungen präzise (Bidirektional) erfassen. Außerdem kann die Batteriespannung über zwei Sense Leitungen gemessen werden. Mit dem internen Amperestundenzähler kann der SOC (State of Charge) genau ermittelt werden. Mit den zwei Schaltausgängen können bei zu hohen Strömen oder zu hohen/niedrigen Temperaturen auch die Last bzw. Ladung abgeschaltet werden. GreenMeter lässt sich gegenüber den meisten anderen Lösungen in der positiven Leitung integrieren. Wenn Sie Lade- / und Laststrom getrennt erfassen möchten, können Sie auch mehrere greenSwitches in ein System integrieren. Auch das geziehlte Messen einzelner Verbraucher ist kein Problem. Am Bus lassen sich bis zu 247 Geräte anschließen.

Welche Display gibt es für greenMeter V2:
Der Betrieb mit folgenden Displays bzw. Apps ist aktuell möglich:

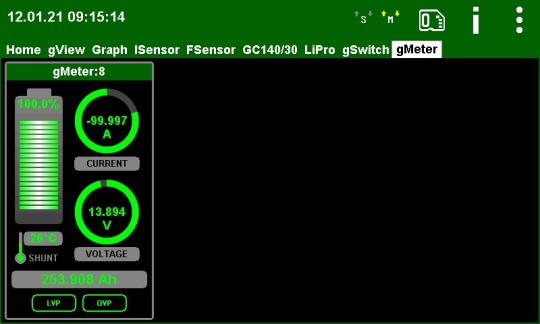

  • greenView (Color TFT Display mit Touch)

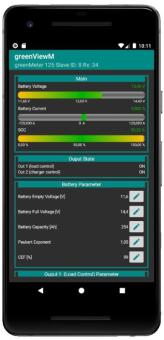

  • greenViewM (ECS App für Android, via Wifi Konverter)

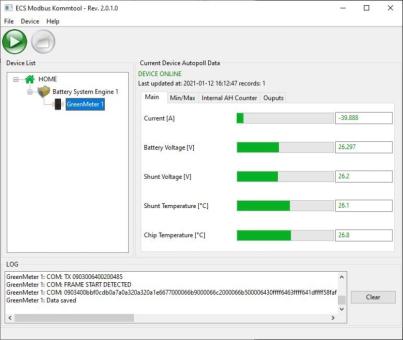

  • ECS Kommtool (PC / Notebook software via Wifi, USB)
  • greenView Desktop (PC / Notebook Software zur Verbindung zu greenView via TCP-IP Netzwerk)
  • Drittanbieter Software dank offenem Standart Protokoll (Modbus RTU)

Vergleich einiger Eigenschaften
ParametergreenMeter V2Mitbewerber
Vi

Mitbewerber Vo

Auflösung Strom0,001 A0,01 A0,1 A
Auflösung Spannung0,001 V0,01 V0,1 V
Genauigkeit Strommessung< 0,04 % FS0,4 % FS???
Genauigkeit Spannungsmessung< 0,1 % FS0,3 % FS???
Shunt Widerstand 500A Version125 µOhm 100 µOhm???
Position Shunt

Plus Leitung oder Minus Leitung

Minus LeitungMinus Leitung


Alle Parameter im Überblick:
Mechanische Daten
Abmessungen
(L x B X H)
ca. 174 mm x 120 mm x 50 mm
Gewicht0,85 kg
Kabelquerschnitt für Ein- und
Ausgänge
0,15 – 1,3 mm2
Bohrungen für Hochstromverbindung8,5 mm 10,5 mm
Querschnitt Stromschiene250 mm²
SchutzartIP 30

Elektrische Daten
Versorgungsspannung5,0 V +- 2 % (über RS485 BUS Anschluss)
Leistungsaufnahme< 100 mW
Maximale Spannung am Mess -
Shunt
-4 bis +60 V
Widerstand Messshunt125 μOhm (500 A Version)
250 μOhm (250 A Version)
500 µOhm (125 A Version)
Messbereich Strom+/- 500 A
+/- 250 A
+/- 125 A
Totaler Maximaler Fehler
(Enthält Offset Fehler +
Linearitätsfehler + Temperaturdrift +
Gleichtaktfehler )
< 0,04 % FS
(Garantiert über Umgebungstemperaturbereich von -10 bis +50°C)
(Garantiert über Gleichtaktbereich 12 - 48V)
Offsetfehler< 0,005 % FS
(Garantiert über Umgebungstemperaturbereich von -10 bis +50°C)
(Garantiert über Common Mode 12 - 48V)
PrüfungJedes Gerät wird geprüft. Automatisches Prüf- und Kalibriersystem. Kontrolle Strommessung mit 5 Testpunkten. Kontrolle Spannungsmessungen mit 5 Testpunkten. Prüfung Gleichtaktfehler mit 2 Messpunkten.

Spannungsmessung
Messbereich Batteriespannung- 60 V bis + 60 V
Totaler Maximaler Fehler
(Enthält Offset Fehler + Linearitätsfehler + Temperaturdrift  )
0,1 % FS (max)

Umgebungsdaten
Betriebstemperatur- 20 °C bis + 65 °C (Maximalstrom 350 A)
- 20 °C bis + 50 °C (Mit Maximalstrom)
Lagertemperatur- 30 °C bis + 80 °C
Luftfeuchtigkeitbis 100 %, nicht kondensierend
Verschmutzungsgrad2

Kommunikation
Bus SystemeRS485 Schnittstelle
ProtokollModbus RTU
BaudrateEinstellbar 9600 bis 460800 (Werkseinstellung 19200)
ParityEinstellbar gerade/ungerade/keine (Werkseinstellung: Gerade)
Stoppbits1, 1.5 oder 2 (Werkseinstellung 1)

Schaltausgänge
Anzahl und Ausführung2 x elektronische Relais, Maximal 65V / 1A
