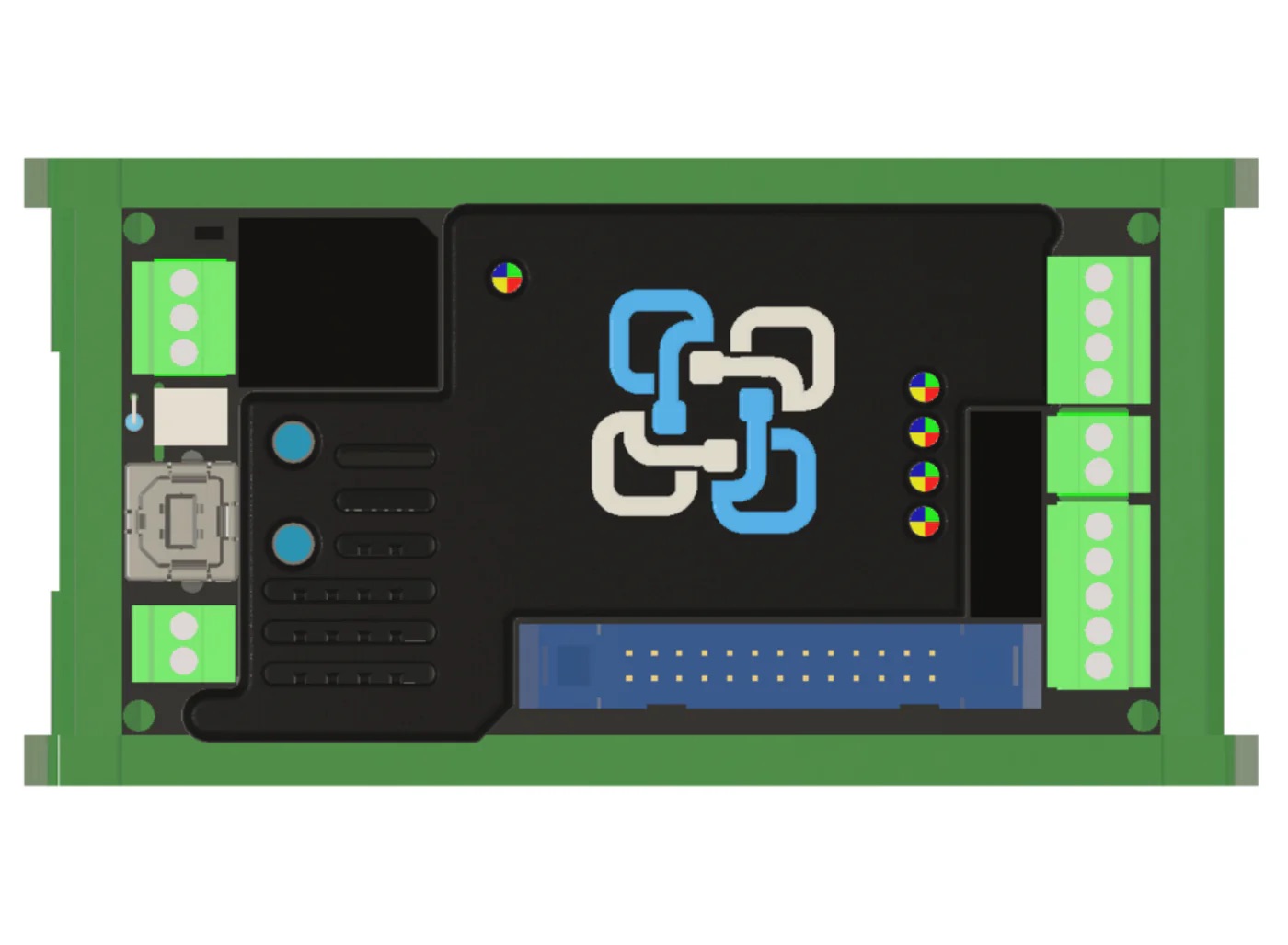

WatchMon CORE Batrium

BMS-Zentralprozessor, der die einzelnen CMU (Zellüberwachungseinheiten) überwacht und Überwachungsfunktionen bereitstellt.

Der Prozessor kann ein(e) Remote-System(e) über den Batteriestatus informieren und bei Bedarf ausweichende Maßnahmen auslösen, um Schäden am Akkupack zu vermeiden.

• BMS für LiFePO4, Lithium-Ionen oder kundenspezifische Chemie
• Benutzerkonfigurierbare Parameter und Steuerungslogik
• Konfigurierbares 30vdc 5A Relais (d.h. Fernschalterauslöser, Schütz oder Lüfter)
• Zusätzliche Ein-/Ausgänge über Expansionsplatine *separat erhältlich
• Kompatibel mit allen Erweiterungsplatinen (Serie 1, 2 oder 3)
• Uhr mit Backup-Batterie-Datenprotokollierung von Schlüsselkennzahlen für 10 Jahre
• Firmware-Upgrades über USB
• 4-stufige Anzeige des Ladezustands (SoC%)
• Externer Umgebungstemperatursensor
• Einfach zu bedienende, steckbare Schraubklemmenstecker
• Mit verteilten Zellmonitoren, die eine 28 Ah/Tag-Ausgleichsanpassung für jede Zelle erreichen können
• Link zu ShuntMon mit 500A oder 1000A Leistungsklasse
• Kompatibel mit  MM8

Fernkommunikation

• WLAN-Konnektivität (normal, deaktiviert oder schreibgeschützt)
• CANbus Opto-Isulated to Remote Charger / Inverter Equipment
• Zukünftige Funktion zur Verbindung mit dem Cloud-Portal über MQTT

Verbesserungen

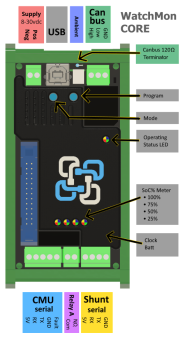

• Einfacher zu bedienendes Layout als frühere Modelle
• Eingebaute 8V bis 30V DC-DC-Stromversorgung

Bei der Stromversorgung des WatchMonCORE (Version 4.5) mit einer Stromversorgung über 30Vdc (d.h. 48V Akkuspannung), immer an einen isolierten Gleichstrom (idealerweise 24Vdc) anschließen, um ein robustes, langfristiges und zuverlässiges Produkt zu gewährleisten:

• Isolierter DIN-Schienenmontage-DC/DC-Wandler, 4:1, 15 W, 1 Ausgang, 24 V, 0,6 A
• Eingangsspannung DC Min 18V Eingangsspannung DC Max 75V

*Das sollte ausreichen, da die WatchMon nur 2W benötigt.

• ll Monitor Port (auch bekannt als CMU) jetzt mit seinem eigenen externen, vollständig isolierten Kommunikationsmodul namens "IsoMon3", das sich mit LongMon, BlockMon und LeafMon verbinden kann
• CMU- und Shunt-Serienanschlüsse haben unterschiedliche Pins, um Verwirrung zu vermeiden
• Neues Bordrelais (30vdc 5a Relais) erleichtert die DIY-Verkabelung

CANbus

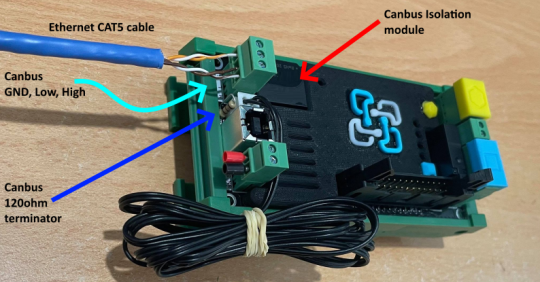

• Der Kommunikationsbus ist jetzt vollständig isoliert, um Probleme zu vermeiden, wenn er mit einigen Geräten verbunden ist, die nicht ordnungsgemäß geerdet sind. Die Isolationsanforderung wird jetzt von einigen auf dem Markt erhältlichen Wechselrichtern festgelegt. Der 120-Ohm-Beendungswiderstand ist jetzt an der Leiterplatte montiert und kann bei Bedarf entfernt werden (durch Schneiden des Widerstandsbeins). Dadurch entfällt die Notwendigkeit, den Widerstand mit der Verkabelung am Stecker zu kombinieren.

Sie sollten auch KEINEN zusätzlichen 120-Ohm-Widerstand hinzufügen, da dieser bereits in die WatchMon eingebaut ist

Abmessungen

Länge 107 mm x Breite 55 mm
